此處所列的專用奧氏體不銹鋼，有的牌號(hào)在開發(fā)之初就是為了某一專門耐蝕用途而設(shè)計(jì)的，但并不等于在其他腐蝕環(huán)境中不能選用，有的牌號(hào)，雖然沒有正式命名為某專用牌號(hào)i，但的確在某種和某些介質(zhì)中才具獨(dú)特的耐蝕特性，而在其他介質(zhì)中并不一定適用。

　　國內(nèi)外大量采用二氧化碳汽提工藝來生產(chǎn)尿素（一種高效化肥）。一般是在高壓（140~250atm,1atm=101325Pa）和溫度180~210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產(chǎn)過程中的中間反應(yīng)物-氨基甲酸銨（尿素甲銨液）等，對(duì)不銹鋼有強(qiáng)烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率高達(dá)50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產(chǎn)裝置上的應(yīng)用成為了可能。但使用后發(fā)現(xiàn)普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發(fā)了專用于尿素生產(chǎn)的尿素級(jí)不銹鋼（316UG）。

　　316UG要求鋼中鉻量要≥18%，由于C、S、P等元素和殘余δ-鐵素體的有害作用，要求C含量≤0.02%，P和S含量≤0.015%，δ-鐵素體≤0.6%。為保證δ-鐵素體≤0.6%，鋼中鎳量應(yīng)在中、上限，316UG已廣泛用于二氧化碳汽提法生產(chǎn)尿素的合成塔等四大高壓設(shè)備的塔體和構(gòu)件。

　　00Cr25Ni22Mo2N（2RE69）是目前由于316UG的最好的一種耐高溫、高壓下尿素腐蝕的一種高牌號(hào)不銹鋼。由于316UG長(zhǎng)期使用后耐蝕性仍顯不足（圖1），00CrNi22Mo2N使用范圍在不斷擴(kuò)大。

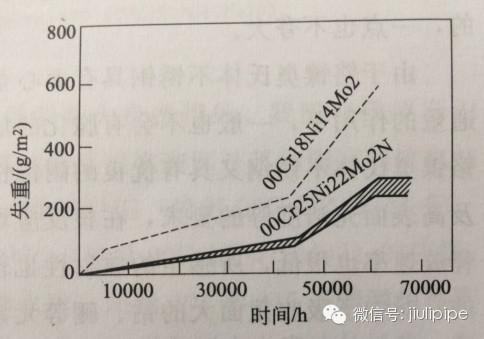

　　圖1.在尿素條件下長(zhǎng)期實(shí)驗(yàn)的00Cr18Ni14Mo2和00Cr25Ni22Mo2N腐蝕性的比較

　　表2列出了尿素及316L（316UG）和00Cr25Ni22Mo2N再國內(nèi)大型尿素生產(chǎn)廠實(shí)際掛片試驗(yàn)結(jié)果�？梢钥闯�，在尿素合成塔和汽提塔中，00Cr25Ni22Mo2N的耐蝕性是最好的。而無鎳的鉻錳氮不銹鋼0Cr17Mn14Mo2N（A4）的耐蝕性則是最差的。（轉(zhuǎn)自不銹鋼概論）

　　表2.尿素級(jí)00Cr17Ni14Mo2和00Cr25Ni22Mo2N在國內(nèi)實(shí)際尿素介質(zhì)中的耐蝕性
