氮在不銹鋼中的普遍大量應(yīng)用是近十多年來不銹鋼材料領(lǐng)域的最重大的進展。除鐵素體不銹鋼外，近十多年來幾乎所有類型的不銹鋼，特別是奧氏體和雙相不銹鋼均普遍用氮進行合金化，從而使奧氏體和α+γ雙相不銹鋼進入了現(xiàn)代不銹鋼時代，不銹鋼有控氮( [N]≤0.10% 或 [N]＜0.12%)、中氮( [N]≤0.40% 或 [W]＜0.50%)和高氮[N]＞0.4% 或 [N]≥0.50%)不銹鋼，超級奧氏體不銹鋼以及含低氮的超級馬氏體不銹鋼。氮在雙相不銹鋼中，雖不能防止σ相的析出，但可抑制的σ相的形成。雙相不銹鋼正式由于加入了氮才出現(xiàn)了第二代和第三代雙相不銹鋼（超級雙相不銹鋼和經(jīng)濟性雙相不銹鋼），使雙相不銹鋼形成了系列，并成為了與馬氏體、鐵素體、奧氏體等三大類不銹鋼并列的鋼類，由于氮在鐵素體不銹鋼中溶解度極低，而在奧氏體中溶解度很高，因此氮在雙相不銹鋼中的有益作用主要是體現(xiàn)在改善奧氏體組織的性能。

　　氮在雙相不銹鋼中可延緩奧氏體相（γ）的高溫熔接并可促進焊后熱影響區(qū)二次奧氏體（γ2）的析出，從而有利于雙相不銹鋼的生產(chǎn)、加工和焊接。氮是在不銹鋼中應(yīng)用的唯一一種氣態(tài)合金元素，它取之容易且量無限，價格低廉，生產(chǎn)中加入方便，有益作用顯著，但副作用少，是現(xiàn)代不銹鋼鐘非常有發(fā)展前途的重要合金元素。

　　氮通過固溶強化等顯著提高奧氏體和雙相不銹鋼的室溫和高溫強度（圖1）。在鉻鎳奧氏體不銹鋼中加入0.1%N,可使鋼的強度提高60-100MPa，但當?shù)窟m宜時，并不顯著降低鋼的塑、韌性。氮的大量加入可使高氮奧氏體不銹鋼獲得非常高的強度，但鋼的斷裂韌性并不降低。

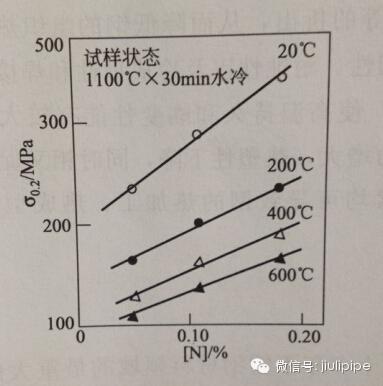

　　圖1.氮對00Cr17Ni14Mo2不銹鋼強度的影響

　　氮不僅顯著提高奧氏體和雙相不銹鋼的耐氧化性酸、還原性酸介質(zhì)的全面腐蝕性能，而且還提高它們的耐晶間腐蝕、耐蝕點、耐縫隙等局部腐蝕性能，一些實驗結(jié)果見圖2~圖4.研究表明，氮在不銹鋼中提高鋼的耐蝕點、耐縫隙腐蝕的能力為鋼中鉻量的16-30倍。

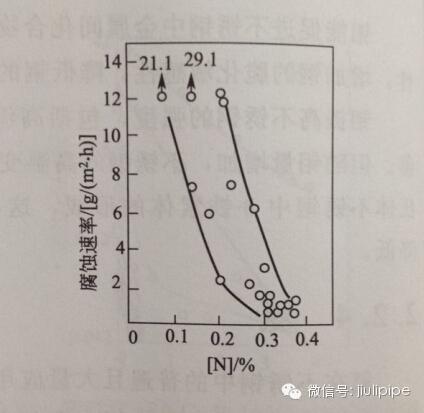

　　圖2.氮對鉻鎳鉬奧氏體不銹鋼腐蝕性能的影響

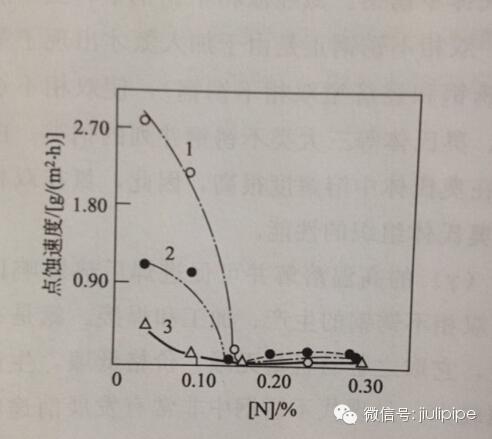

　　圖3.氮對00CrNi6Mo3鋼點蝕速度的影響

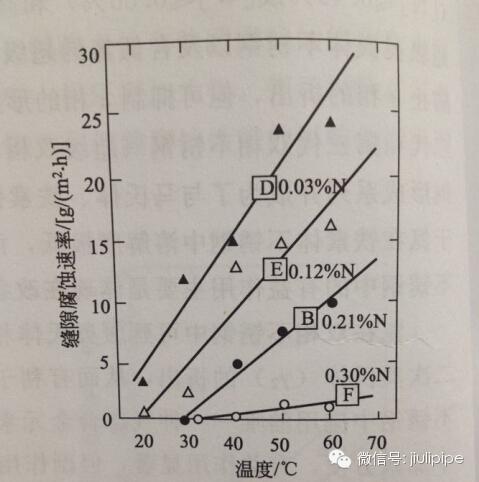

　　圖4.氮對00Cr25Ni21~30Mo4不銹鋼鋼縫隙腐蝕的影響

　　需要強調(diào)氮在不銹鋼中對耐蝕性所起的有益作用，鋼中含有足夠量的鉻、鉬元素是必要條件。一般認為，氮可促進鈍化膜中鉻的富集，提高鋼的鈍化能力；氮可形成NH3和NH4+使微區(qū)溶液的PH值提高；富鉻的氮化物在金屬與鈍化膜的界面處形成，進一步強化了鈍化膜的的穩(wěn)定性。研究表明，在雙相不銹鋼中氮還可與鉬結(jié)合形成Ni2Mo2N，使鈍化膜更加穩(wěn)定，從而使鋼的耐蝕性提高，圖5系氮提高奧氏體不銹鋼耐蝕性，對鈍化膜影響的示意圖。

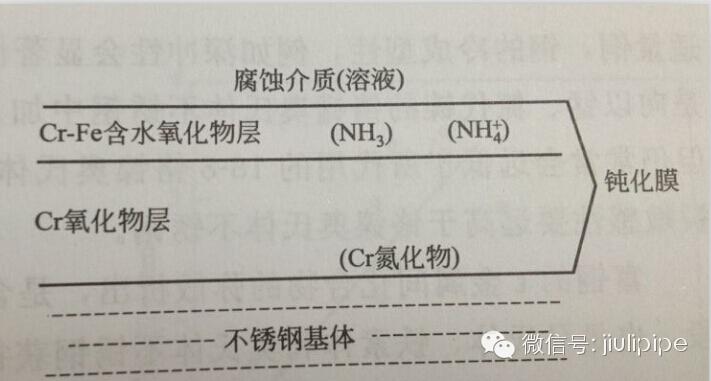

　　圖5.含氮奧氏體不銹鋼鈍化膜結(jié)構(gòu)示意圖

　　當鋼中氮含量超過某一定量將對不銹鋼的性能產(chǎn)生某些不良影響，例如對奧氏體不銹鋼而言，氮量超過0.12%~0.15%時，鋼的冷、熱加工性和冷成型性能醬油所下降，后者可與氮可降低鋼的層錯能，從而提高奧氏體不銹鋼的加工硬化率，使之與易加工硬化有關(guān)。高氮含量時，不僅顯著降低鋼的熱塑性，對熱加工不利，而且由于前述Cr2N沿晶界析出，會提高鋼的晶間腐蝕敏感性。氮在鐵素體不銹鋼中是一種有害元素（后面還將述及）。（轉(zhuǎn)自不銹鋼概論）
