隨不銹鋼中鉻量的增加，不僅在氧化性酸介質(zhì)中耐蝕性增加，而且對提高不銹鋼在氯化物溶液中（包括Cl-的大氣和水介質(zhì)）耐應(yīng)力腐蝕、點(diǎn)蝕、縫隙腐蝕等局部腐蝕的能力也有重要作用。

　　圖1

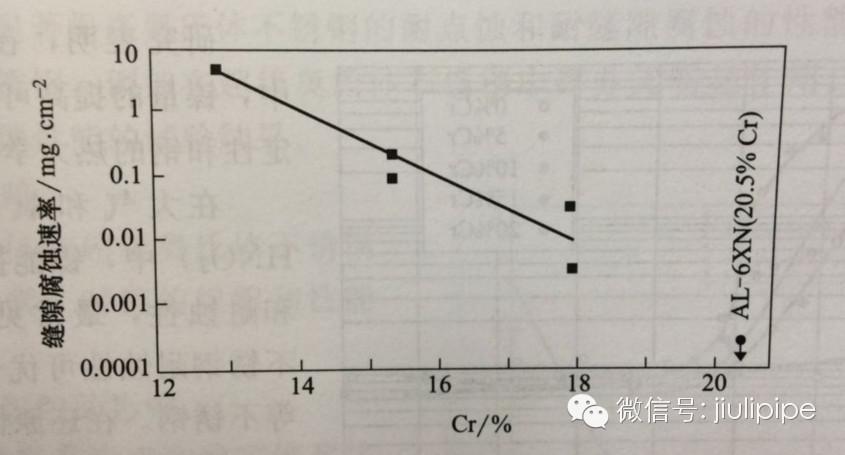

　　圖1顯示系含鉻量對超級奧氏體不銹鋼AL-6XN（00Cr21Ni24Mo6.2N）耐縫隙腐蝕性能的影響。結(jié)果表明，隨鉻量的增加，鋼的耐縫隙腐蝕性能的提高，當(dāng)鉻量達(dá)到AL-6XN超級奧氏體不銹鋼的正常含量（20%~22%）范圍（20.5%）后，耐縫隙腐蝕性能才能達(dá)到最佳值。

　　在高鉻含量不銹鋼中，特別是在鐵素體和雙相不銹鋼中，在熱履歷的影響下，鋼中易形成α' 、σ（χ）等金屬間化合物，不僅塑、韌性下降，耐蝕性降低，而且冷成型性和焊接性也惡化。

　　鉻與不銹鋼中的碳形成碳化物，雖然降低了鋼的耐蝕性，引起晶間腐蝕，但當(dāng)碳量一定時，隨著鋼中鉻量增加，晶間腐蝕敏感性則下降。

　　在Fe-Cr-C馬氏體不銹鋼中，鉻提高鋼的淬透性，使鋼的強(qiáng)度、硬度增加。但其他的一些不銹鋼，隨鉻量增加，鋼的強(qiáng)度也提高，但鋼的塑、韌性，冷成型性等會有所降低。

　　鉻能顯著提高不銹鋼的高溫的抗氧化性、抗硫化性以及高溫強(qiáng)度。
